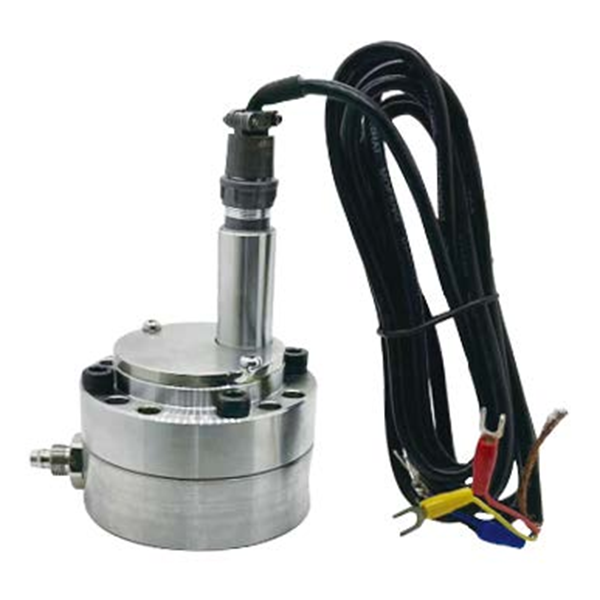

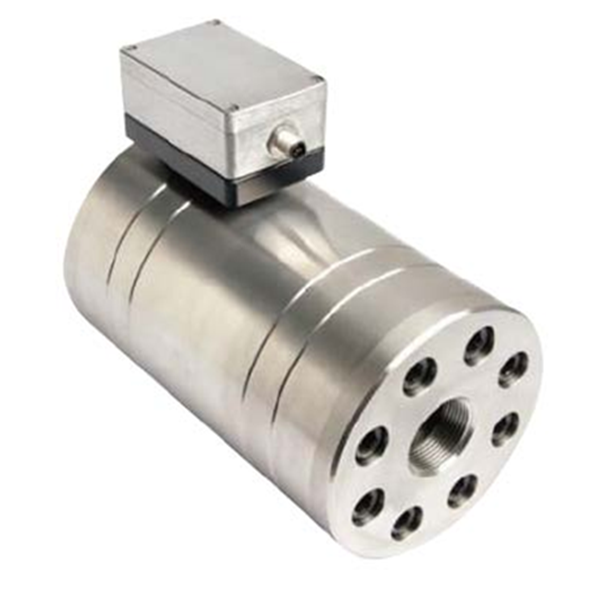

FST-GV100 – Medidor de flujo de alta viscosidad

FST-GV100 – Medidor de flujo de alta viscosidad
FST-GV100 – Medidor de flujo de alta viscosidad FST-GV100 – Medidor de flujo de alta viscosidad FST-GV100 – Medidor de flujo de alta viscosidad

Este medidor de flujo ha sido desarrollado para satisfacer la creciente demanda de mediciones precisas en fluidos de alta viscosidad. Disponible en múltiples especificaciones y modelos, su diseño compacto y avanzado facilita la instalación y el mantenimiento, lo que lo convierte en una opción práctica y eficiente.
Una de sus principales ventajas es su capacidad para medir con precisión incluso a caudales muy bajos, adaptándose sin problemas a fluidos de diferentes viscosidades. Además, no requiere tramos rectos específicos antes o después de su instalación (aguas arriba o abajo) y es resistente a fluctuaciones en la presión del fluido, lo que garantiza un funcionamiento estable y confiable.
Es ideal para la medición precisa de fluidos como metanol, tolueno, poliuretano, agua y otros líquidos similares, siendo una herramienta esencial en diversas aplicaciones industriales.

Caracteristicas
  • Medición de flujo sin pulsaciones para mayor precisión.
  • Pérdida de presión mínima, ideal para líquidos de alta viscosidad.
  • Tiempo de respuesta corto para un control eficiente del proceso.
  • Rango de viscosidad: 1 a 1,000,000 cSt.
  • Alta precisión en un amplio rango de medición.
  • Temperatura del fluido: -30℃ a +120℃.
  • Rango de frecuencia: 0 a 100 kHz.
Aplicaciones

El medidor de flujo para líquidos de alta viscosidad se utiliza en diversas industrias como petróleo, química, maquinaria, energía eléctrica, farmacéutica y procesamiento de alimentos. Sus aplicaciones incluyen:

  • Medición precisa en línea de aceites, solventes y aditivos en procesos industriales, incluyendo sistemas de dosificación.
  • Monitoreo confiable de aceites combustibles, productos farmacéuticos, alimentos, materias primas químicas, bebidas (vino, leche) y aceites vegetales.
  • Medición exacta de líquidos de alta viscosidad como adhesivos, miel y recubrimientos utilizados en equipos especializados.
  • Manejo eficiente de líquidos de baja viscosidad y ligeramente corrosivos.
  • Operación en condiciones exigentes como alta temperatura, alta presión, ambientes explosivos o inflamables, y líquidos con partículas en suspensión.
  • Soluciones personalizadas de medición de flujo según las necesidades del cliente.
Especificaciones técnicas
Rango de medición de caudal 5-1000mL/min
Rango de frecuencia 0 to 100 kHz, adjustable
Precisión de medición ±0.5% of measured value with viscosity of>21cSt
Precisión de repetibilidad ±0.05% with same operating conditions
Materiales
Modelo de acero inoxidable Stainless steel SUS304, or SUS316L others available upon request
Fluido lubricante del cojinete Dependent as anti-friction bearing
Material del sello Standard: FPM Optional: PTFE, NBR or EPDM
Temperatura del fluido -30 to 120℃ (-22 to 248°F)
Rango de viscosidad 1 to 1,000,000 cSt
Presión del fluido 1.0-100MPa
Posición de instalación Any
Voltaje de alimentación 10 to 28Vdc, reverse pole protection
Consumo de corriente 65 mA (at 24 Vdc), unloaded
Clase de protección IP65
Retardo 8μs maximum (between scanning and measured value)
Salidas de señal
Forma de la señal de salida Quadrature signals (A, B with 90°phase shift)
Salida direccional Positive high (24V), negative low (0.8 to 1V)
Salida de error Active high (24V), inactive low (0.8 to 1V)
Frecuencia máxima de salida 100 kHz
Salida de voltaje de señal VSS=9 to 27Vdc (channel 1, channel 2, error/direction)
